項目背景

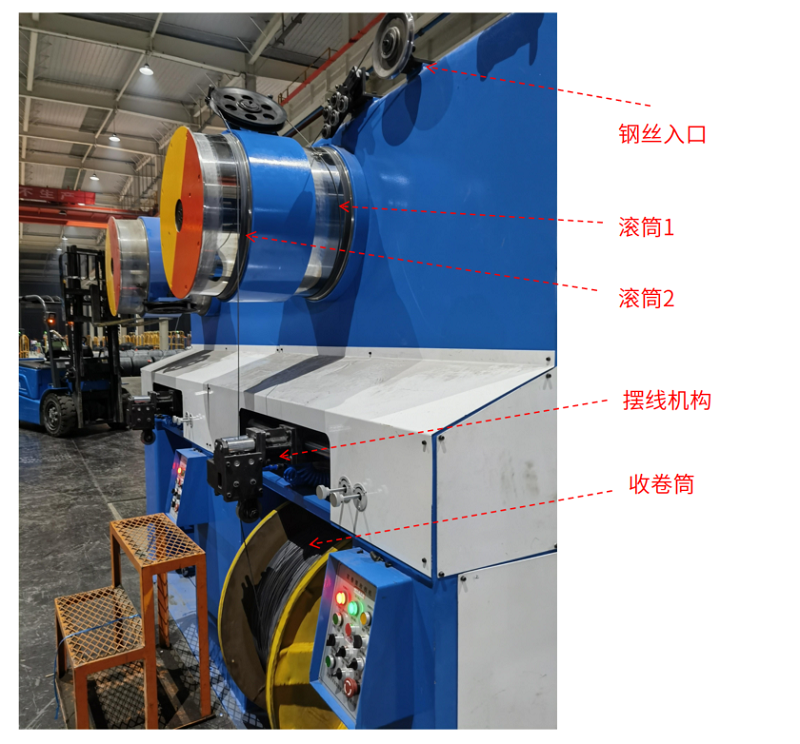

雙卷筒收線機，是一種新型雙卷筒連續收線機，在電線電纜行業，該行業的雙卷筒收線機適用于電線電纜的盤式收線，它具有收線速度高、在換盤過程中設備不降速、不停機等特點。其一般由鋼絲入口、卷筒、容卷機構、擺線機構等組成。

客戶需求

客戶要求在電線電纜的盤式收線過程中，單軸不停機應用，工人換線不需要停機，并且操作簡單方便。

具體而言：

1、鋼絲入口：鋼絲工藝處送線設備不能停機，否則長時間會燒壞鋼絲。

2、容卷機構：當下方收卷筒需要更換時，此機構開始積線，此機構必須和滾筒1速度保持一致，積線纏繞在滾筒1和滾筒2上，開始積線。注意此時轉矩不能太大，否則拉壞設備，以及速度和滾筒1保持一致；當下方收卷筒更換完畢調試正常時，需要退線時，容卷機構反轉，將積線退回。此時必須保持一定轉矩，鋼絲受一定力否則繞線會亂線。

3、收卷筒：要保證轉矩控制模式，鋼絲受力不變，轉速可以變大

英威騰方案

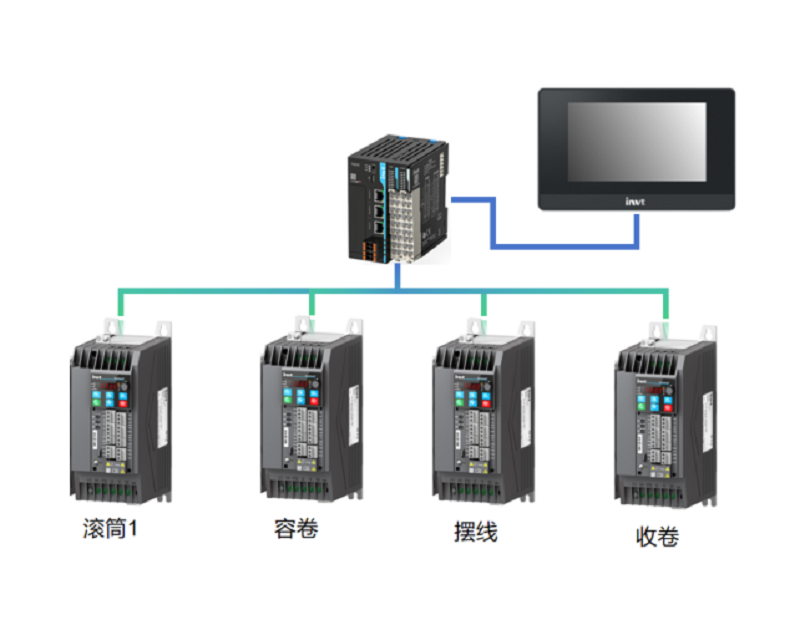

基于客戶需求，英威騰為客戶提供VS系列HMI+TS600系列智能型PLC+GD27系列靈巧型變頻器的系統解決方案。該方案具有收放卷方便、精度高等特點。

客戶收益

雙卷筒收線機設備方案，為客戶提供一下收益：

1、 提供生產效率：與傳統收線機相比，工人更換收線卷筒時，操作簡單，一鍵更換。為客戶實現機械全自動化，工廠智能化，全天24小時不停機等。大大提高生產效率。

2、同步驅動，精準可控：GD27產品,轉矩控制精度<5%，轉矩響應時間<10ms, 低頻帶載能力的優異性，并兼顧復雜運行狀態下設備同步性和穩定性，可以保持線材牽引速度與卷繞速度匹配，避免線材牽引過程中斷裂或者在卷繞過程中松散。

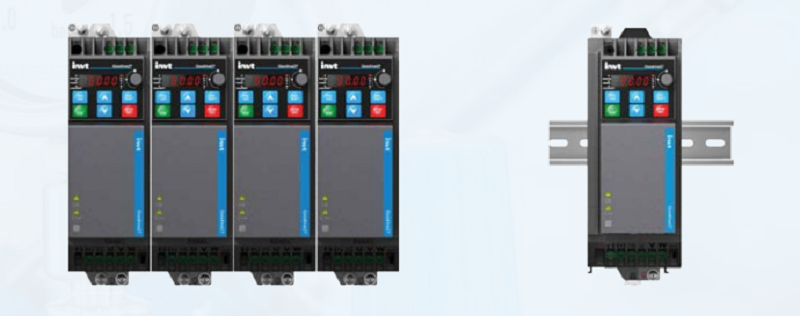

3、簡化傳動，維護簡單： GD27緊湊的書本行設計，靈巧，體積小，還有GD27支持最長150電機線纜應用，無需額外加輸出電抗器，優化電氣驅動結構，為客戶省去成柜空間和成本。

4、靈活適應不同需求：適用于熱處理線、磷化線和鍍鋅線的放線和收線，線徑0.8~8.0mm。

5、易于產量管理和操作：此方案由變頻器驅動，PLC控制，單頭單控。

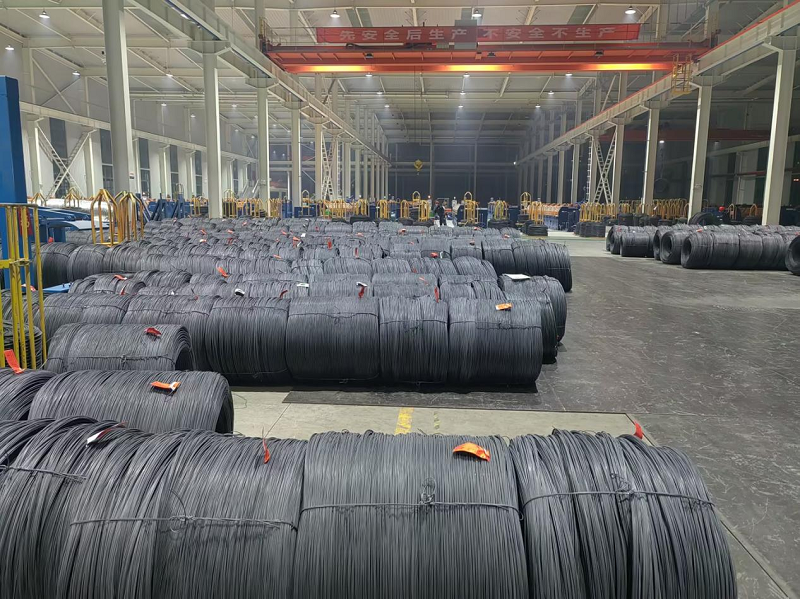

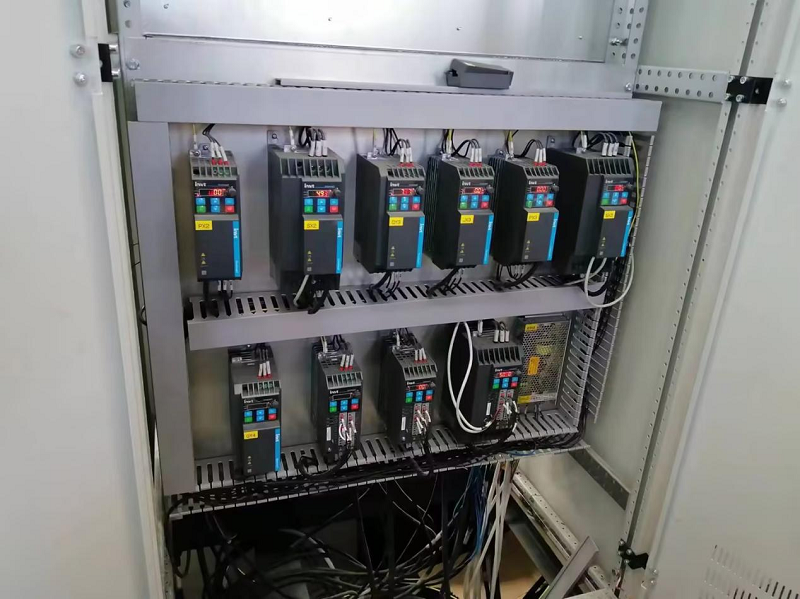

現場應用圖片

結束語

通過長時間應用性能穩定可靠，事實證明TS600+GD27雙卷筒設備方案，在線纜收卷行業，目前達到同行業領先水平，設備方案可靠，而且性能更好更節能環保，具有很高的推廣價值。同時英威騰具有完善的售后服務體系，可給予客戶極大的服務保障。
